Oranier Arktis 8 pietra per fondo posteriore C

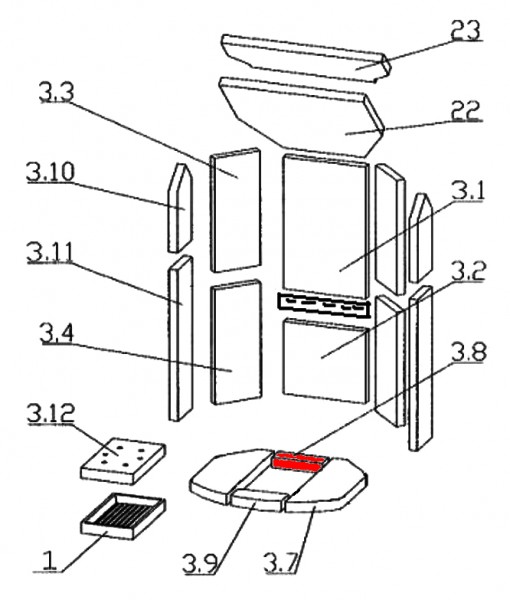

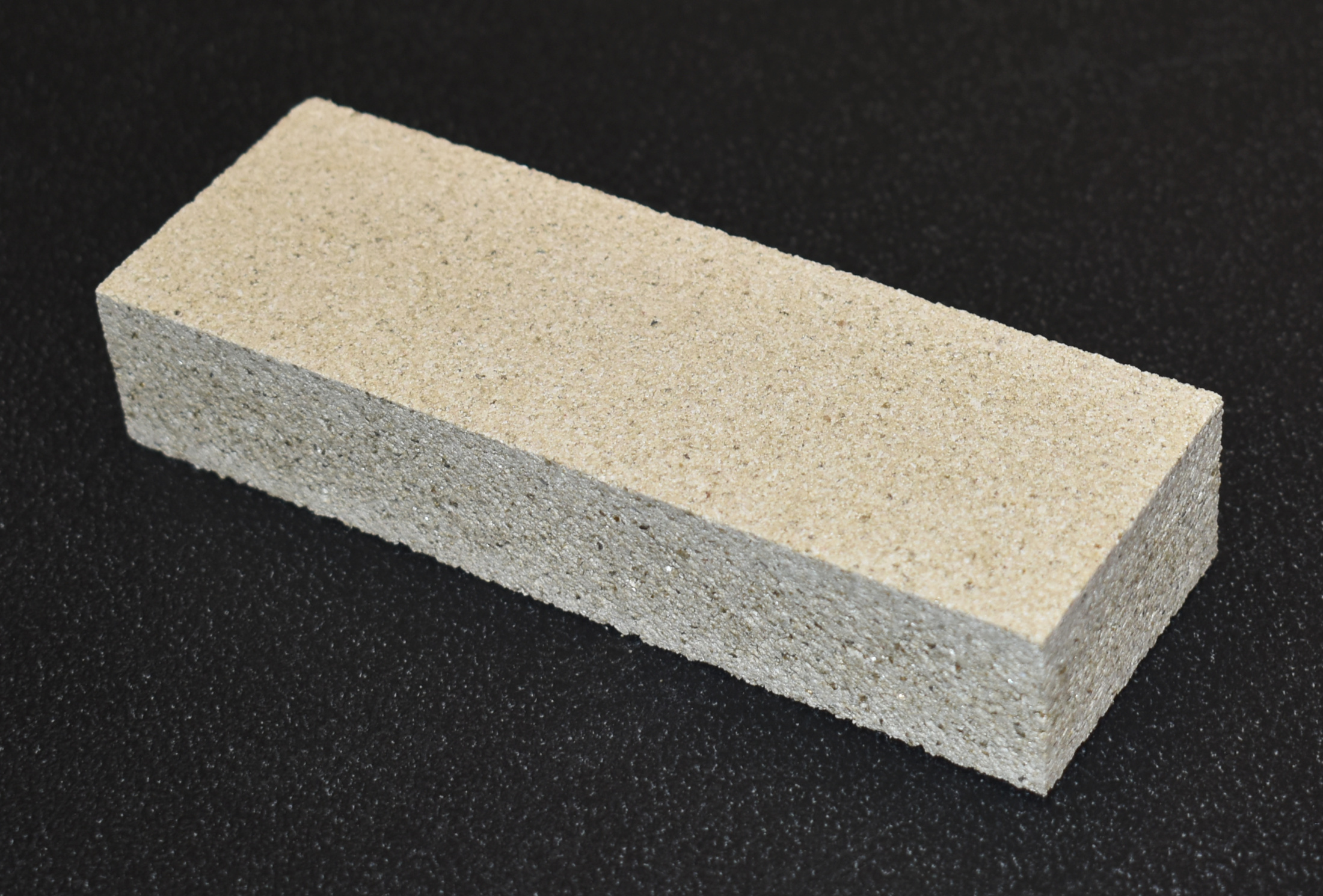

originale deflettore di tiraggio in basso C per stufa a legna Oranier Arktis 8 Ci sono diversi rivestimenti in mattoni per questo modello. Si prega di orientarsi sulle dimensioni dei mattoni posteriori. L'esperienza ha dimostrato che questo mattone del focolare si inserisce nella camera di combustione, la cui parete posteriore è composta dal mattone forato della parete posteriore in basso (264 x 247 mm) e dal mattone della parete posteriore in alto (264 x 345 mm). Oranier Arktis 8 deflettore di tiraggio in basso dati chiave: piastra deflettore, deflettore pietra in vermiculite dimensioni (L/L/A) 390 mm x 433 mm x 25 mm materiale vermiculite posizione 22 nel disegno esploso

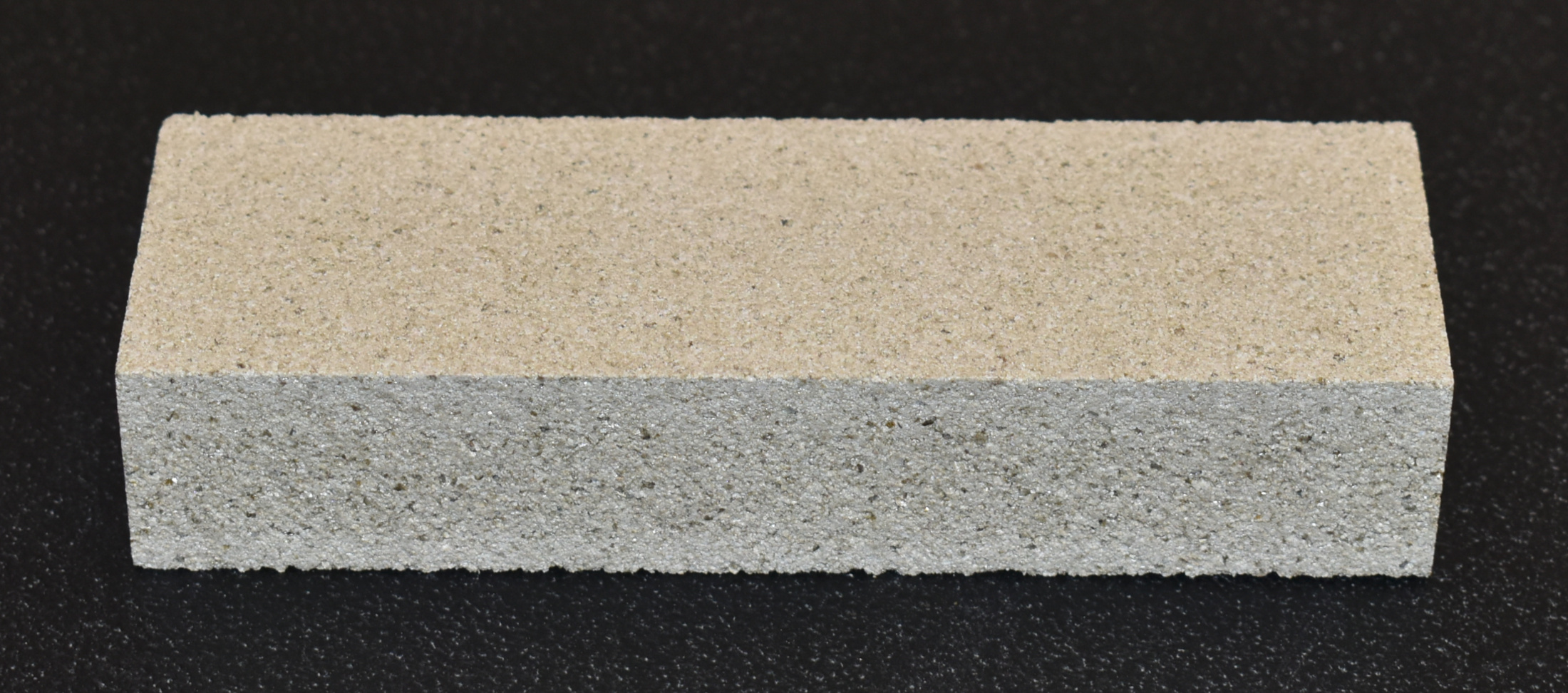

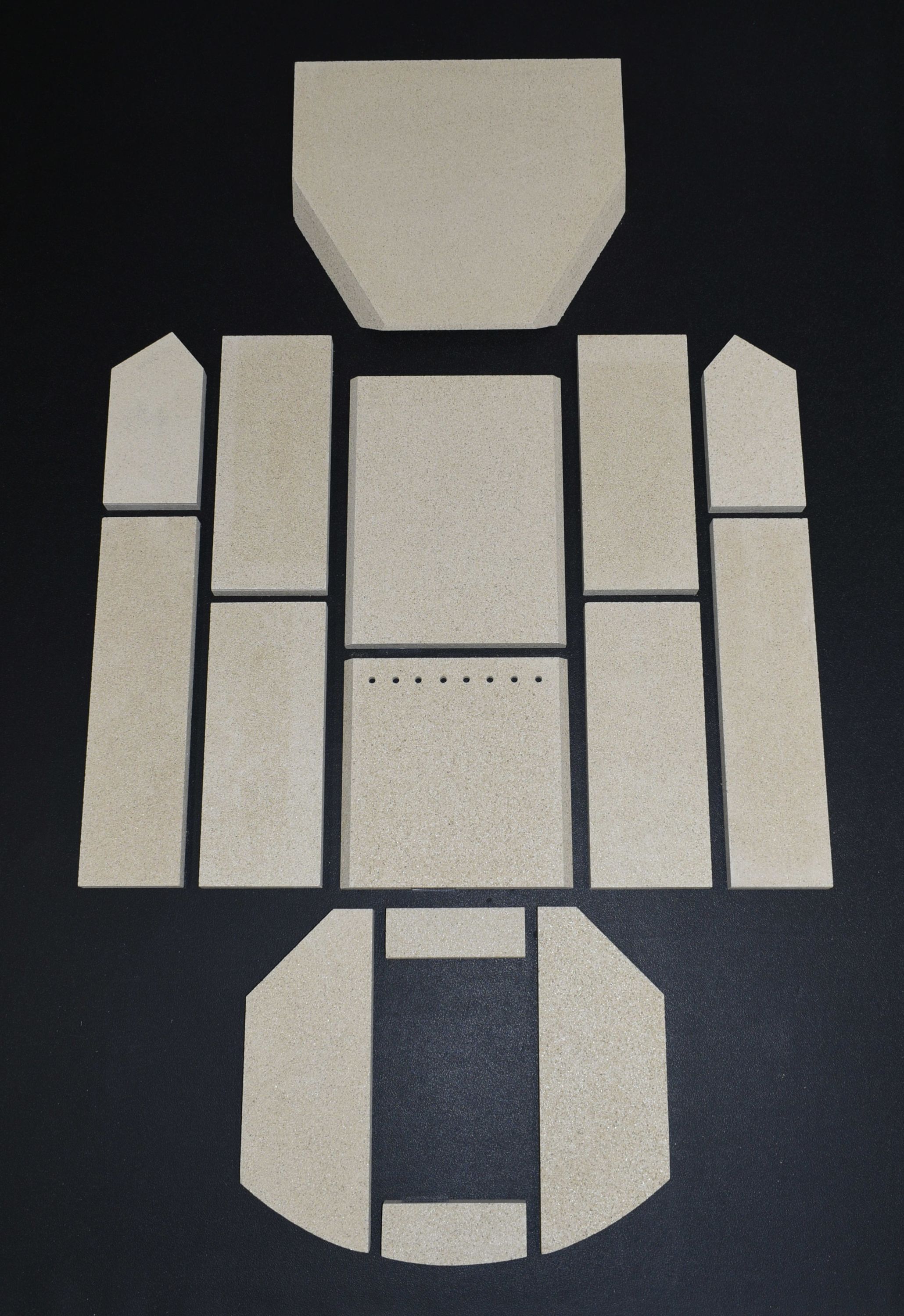

originale rivestimento focolare C per stufa a legna Oranier Arktis 8 4655-8 und 4655-8Z Ci sono diversi rivestimenti in mattoni per questo modello. Si prega di orientarsi sulle dimensioni dei mattoni posteriori. Una caratteristica sorprendente di questo rivestimento è la parete posteriore in 2 parti, che consiste nel mattone forato della parete posteriore in basso (264 x 247 mm) e nel mattone della parete posteriore in alto (264 x 345 mm). Per vedere il numero di pietre del focolare, si consiglia di rimuovere il deviatore di tiraggio inferiore. (alcune pietre si trovano dietro di esso) Oranier Arktis 8 4655-8 und 4655-8Z rivestimento focolare dati chiave: 15 pezzi Rivestimento focolare, mattoni camera di combustione Materiale vermiculite Pietra per pavimento nella parte anteriore (153 x 62 x 30 mm), pietra per pavimento nella parte posteriore (154 x 53 x 30 mm) Pietra per pavimento a sinistra (139 x 190/363 x 30 mm), pietra per pavimento a destra (139 x 190/363 x 30 mm) pietra perforata della parete posteriore sotto (264 x 247 x 25 mm), pietra della parete posteriore sopra (264 x 345 x 25 mm) Pietra laterale anteriore sinistra superiore (115 x 230 x 25 mm), pietra laterale anteriore sinistra inferiore (115 x 440 x 25 mm) Pietra laterale sinistra dietro sopra (137 x 334 x 25 mm), pietra laterale sinistra dietro sotto (137 x 334 x 25 mm) Pietra laterale anteriore destra in alto (115 x 230 x 25 mm), pietra laterale anteriore destra in basso (115 x 440 x 25 mm) Pietra laterale dietro destra in alto (137 x 334 x 25 mm), pietra laterale dietro destra in basso (137 x 334 x 25 mm) Deflettore di tiraggio sotto (433 x 390 x 25 mm) Elementi 3.1, 3.2, 3.3, 3.4, 3.7, 3.8, 3.9, 3.10, 3.11, 22 nella vista esplosa
